Τα σύμβολα του ηλεκτρικού κυκλώματος

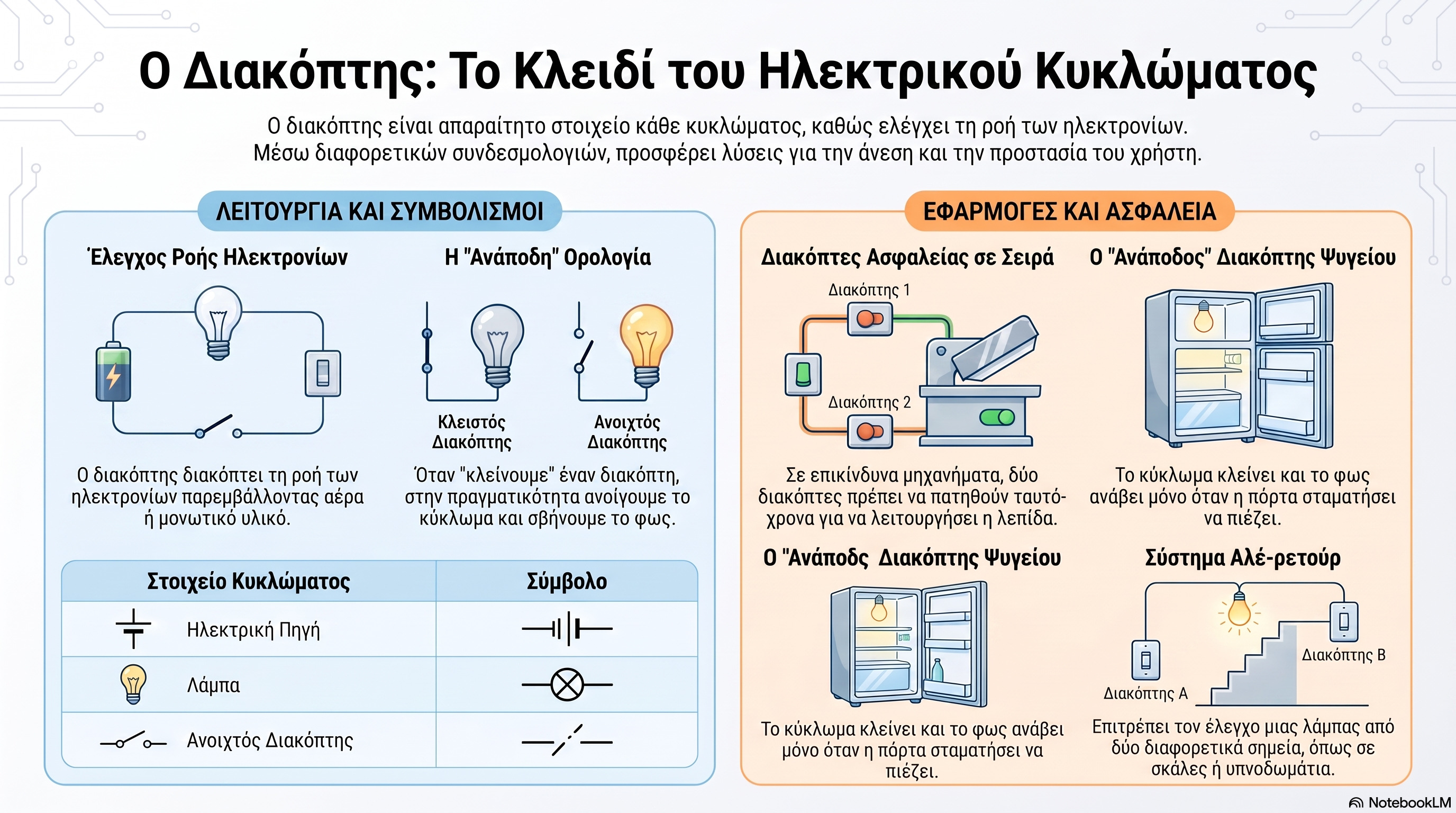

Πολλές φορές χρειάζεται να σχεδιάσουμε ένα ηλεκτρικό κύκλωμα. Τότε θα πρέπει να χρησιμοποιήσουμε κάποια συγκεκριμένα σύμβολα. Παρακάτω βλέπουμε τα σύμβολα της ηλεκτρικής πηγής, της λάμπας και του διακόπτη ενός κυκλώματος.
 |
 |
 |
 |
| Ηλεκτρική πηγή | Λάμπα | Διακόπτης ανοιχτός |
Διακόπτης κλειστός |

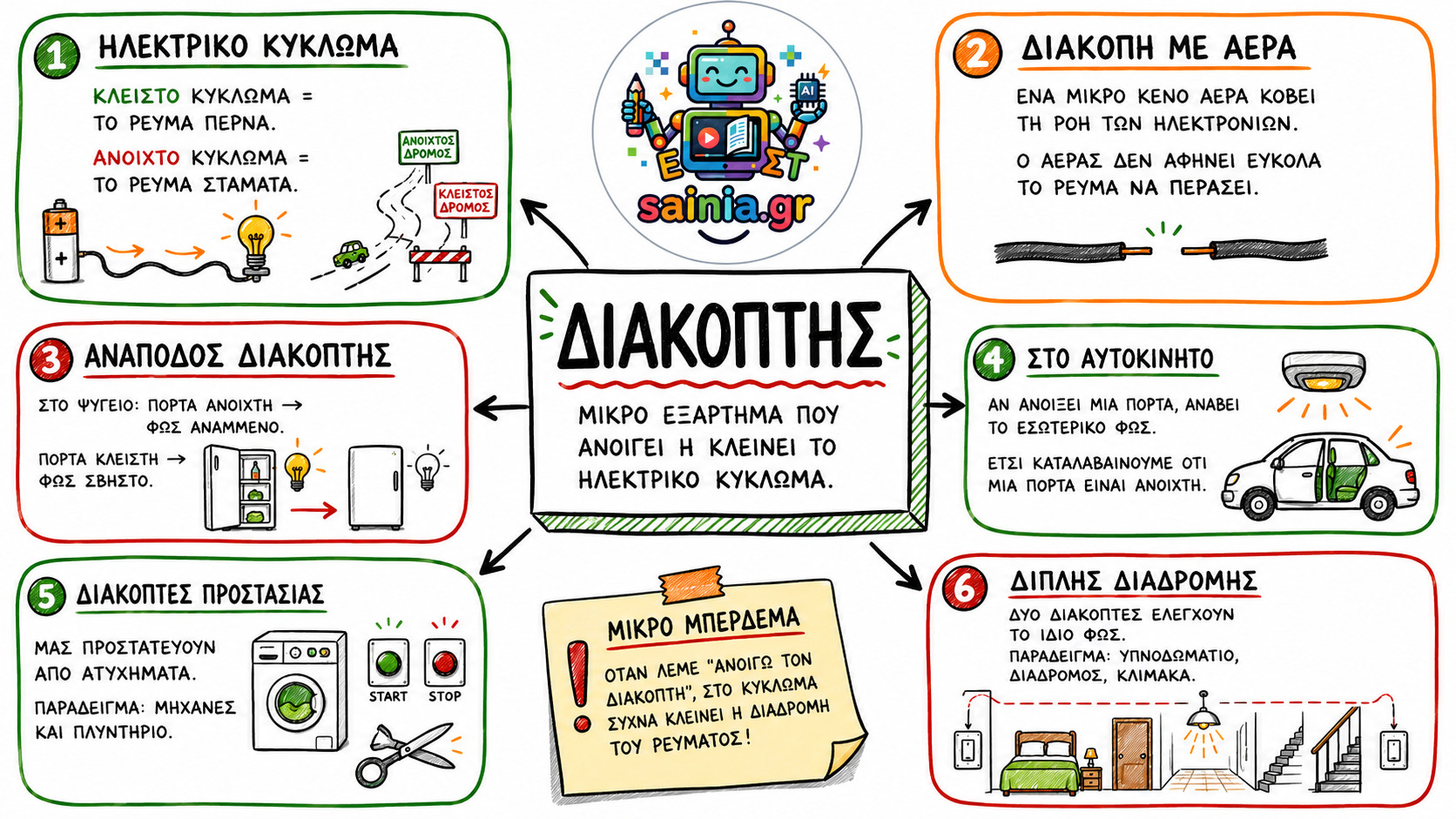

Σε τι χρησιμεύουν οι διακόπτες ;
Ηλεκτρικό κύκλωμα είναι η συνεχής ροή ηλεκτρονίων με κατεύθυνση από τον αρνητικό πόλο της ηλεκτρικής πηγής προς τον θετικό. Επειδή κάποιες φορές δε χρειαζόμαστε τη συσκευή που είναι συνδεμένη στο κύκλωμα, υπάρχει ο διακόπτης, πού όπως λέει και το όνομά του, διακόπτει τη ροή του ρεύματος και έτσι σταματάει η λειτουργία της συσκευής.
 |
 |
 |
 |
